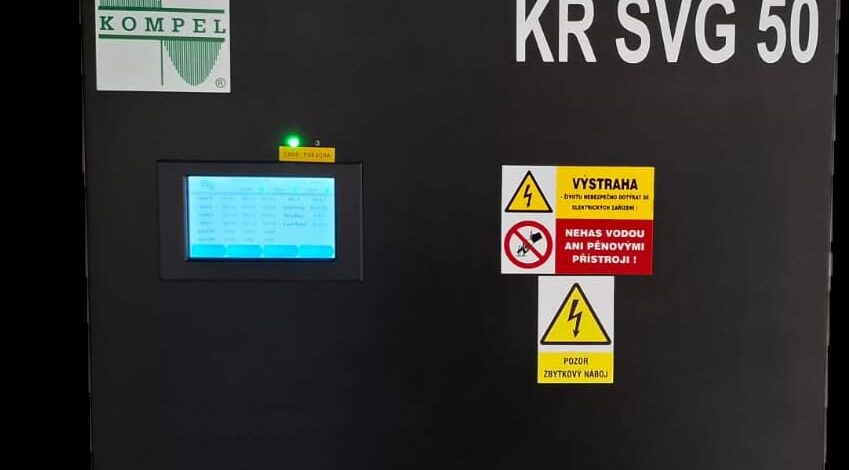

Zařízení Kompel KR-SVG je zařízení určené ke korekci účiníku, odfiltrování harmonických složek a vyvážení třífázového systému. Díky využití invertorové technologie umožňuje řada PFC plynulou kompenzaci, což znamená, že výstupní jalový výkon SVG se neustále přizpůsobuje aktuálním potřebám systému bez rizika přebytku nebo nedostatku jalového výkonu.
Kapacita jednoho modulu SVG se pohybuje v rozmezí 10 až 100 kvar. Pro větší systémy je možné moduly libovolně paralelně spojovat.
V případě indukční nebo kapacitní zátěže dochází k fázovému posuvu mezi proudem a napětím. SVG detekuje tento fázový rozdíl a generuje do sítě kompenzační proud, který tento fázový posuv koriguje. Tím se dosahuje přesné regulace na požadovaný účiník.
Vlastnosti produktu
- Výborný účiník: Dosahuje hodnoty ≥ 0,99, což výrazně snižuje ztráty v elektrické síti a zlepšuje celkovou energetickou účinnost zařízení.
- Extrémně rychlá odezva: Díky krátké době odezvy 20 ms je zařízení schopno okamžitě reagovat na změny v zatížení a udržovat stabilní účiník.
- Inovativní technologie korekce účiníku: Založena na výkonné invertorové technologii, která umožňuje plynulou a přesnou regulaci jalového výkonu.
- Pokročilá řídicí strategie: Využívá tříúrovňové topologie a FFT algoritmu pro přesné měření a analýzu harmonických složek v síti a optimalizaci kompenzace.

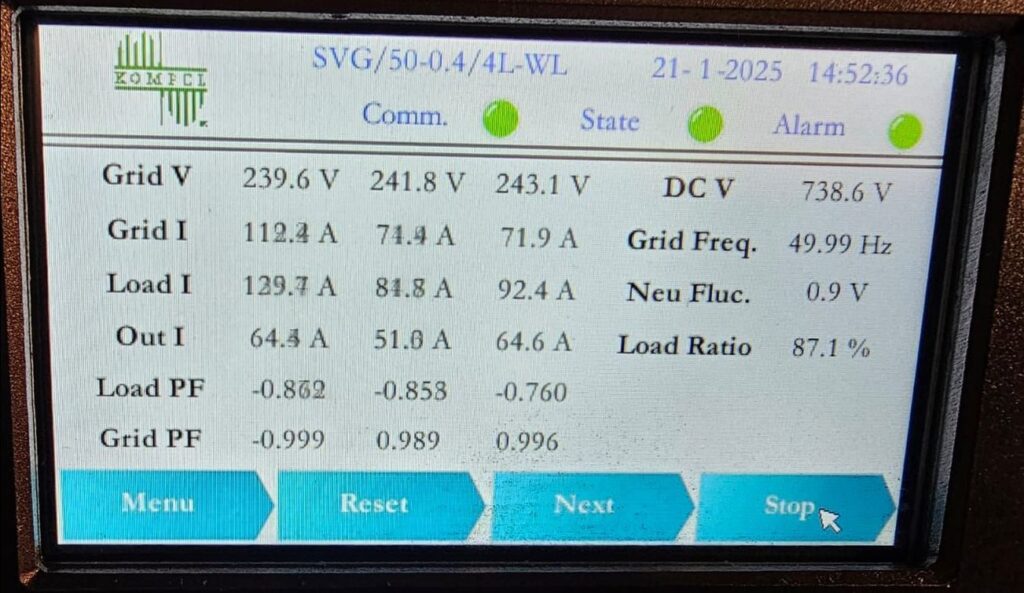

- Snadné uvedení do provozu: Moderní rozhraní pro monitorování a diagnostiku umožňuje intuitivní nastavení a správu zařízení. Systém poskytuje detailní informace o kvalitě elektrické energie, což usnadňuje identifikaci a řešení případných problémů.

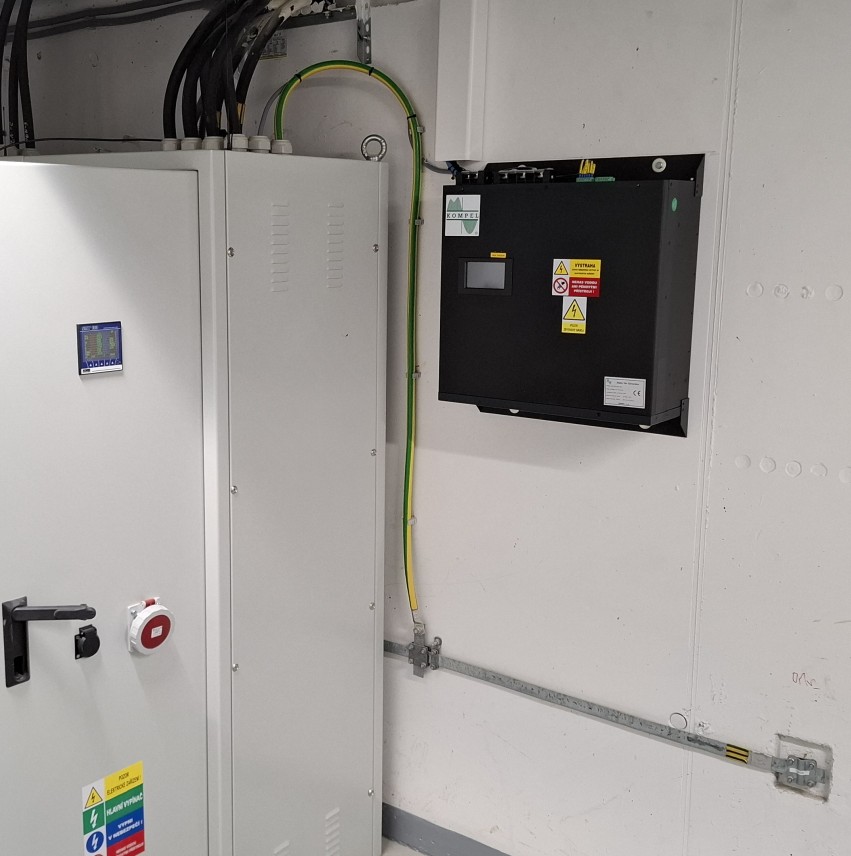

- Flexibilní možnost instalace: přímo na stěnu nebo do ropzváděčové skříně.
Výhody SVG
- Flexibilní kompenzace jalového výkonu: SVG umožňuje kompenzaci jak indukčního, tak kapacitního jalového výkonu, což zajišťuje optimální účiník v širokém spektru provozních podmínek.
- Přesná a dynamická regulace: Díky pokročilým řídicím algoritmům umožňuje SVG velmi přesnou regulaci jalového výkonu, což vede k dosažení vysokého účiníku a minimalizuje ztráty v elektrické síti.
- Eliminace rezonančních jevů: Speciální konstrukce a řídicí algoritmy zabraňují vzniku rezonančních jevů, které mohou poškodit zařízení a narušit kvalitu elektrické energie.
- Rychlá odezva na změny zatížení: SVG dokáže velmi rychle reagovat na změny v zatížení, čímž zajišťuje stabilní a spolehlivý provoz elektrické sítě.

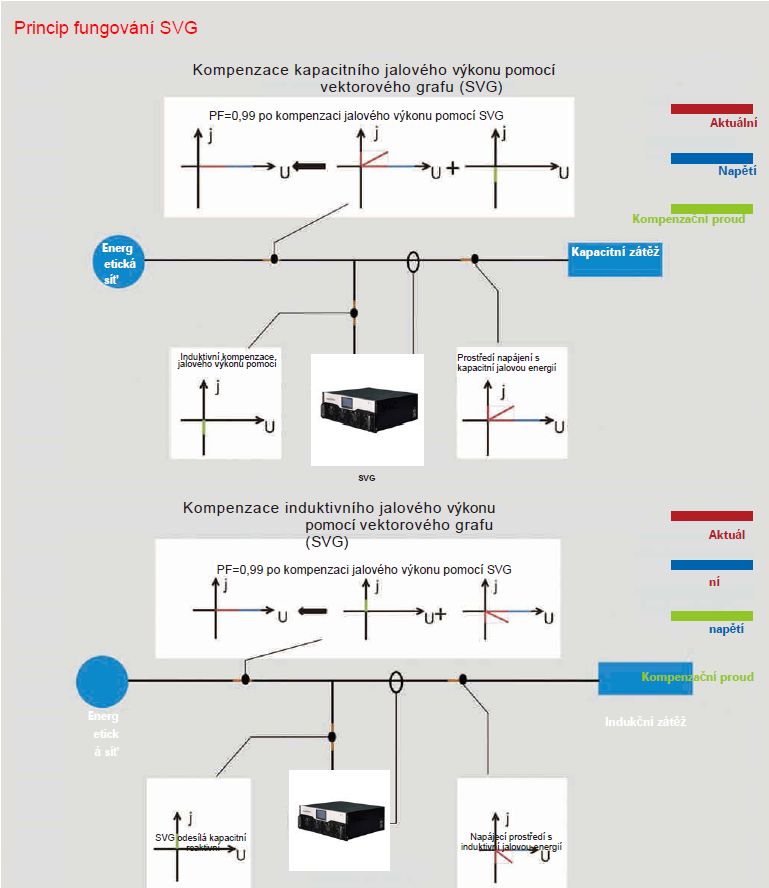

Princip fungování KOMPEL Static Var Generatoru:
Zařízení nepřetržitě monitoruje parametry elektrické sítě a automaticky upravuje velikost a fázi kompenzačního proudu, aby byla zajištěna optimální kompenzace za všech provozních podmínek.
Inteligentní kompenzace:
Řídicí systém využívající IGBT a DSP technologii umožňuje dynamicky přizpůsobovat kompenzaci jalového výkonu měnícím se podmínkám v elektrické síti. SVG nahrazuje tradiční způsoby kompenzace, které jsou méně flexibilní a méně přesné.
Na rozdíl od tradičních mechanických řešení nabízí SVG:
- Plynulou a přesnou regulaci: Díky digitálnímu řízení je možné dosáhnout velmi přesné kompenzace jalového výkonu v širokém rozsahu.
- Adaptivitu na měnící se zátěže: SVG automaticky detekuje změny v zatížení a okamžitě upravuje kompenzační proud, čímž udržuje vysoký účiník.
- Robustnost vůči poruchám: Díky své konstrukci a pokročilým řídicím algoritmům má zařízení zvýšenou odolnost vůči vysokým harmonickým zkreslením, vyšším teplotám a dalším nepříznivým podmínkám.
- Optimální výkon: SVG zajišťuje optimální výkon elektrické sítě za všech provozních podmínek, což vede ke snížení ztrát energie a zvýšení spolehlivosti.
