Nástěnné aktivní harmonické filtry (AHF)

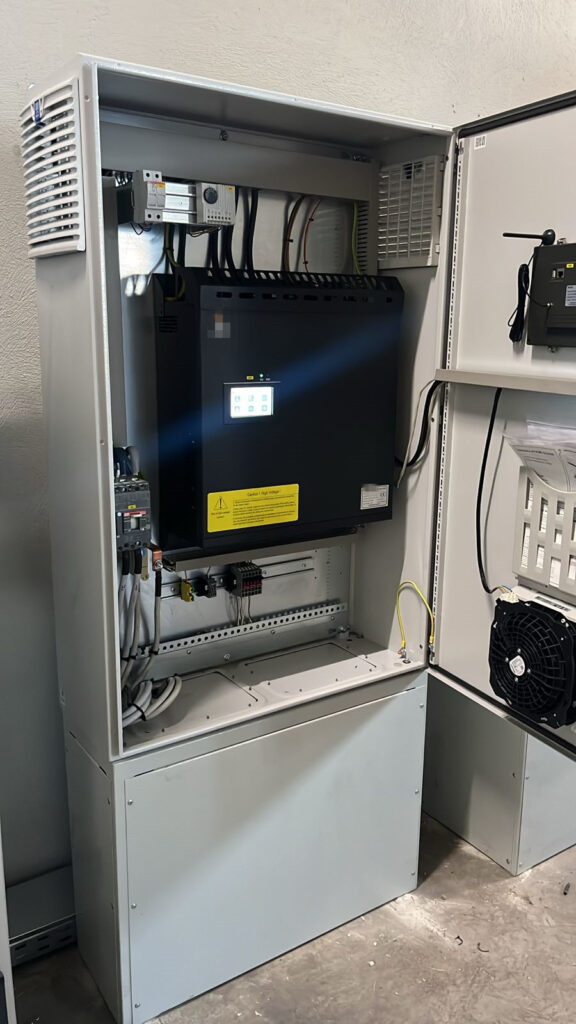

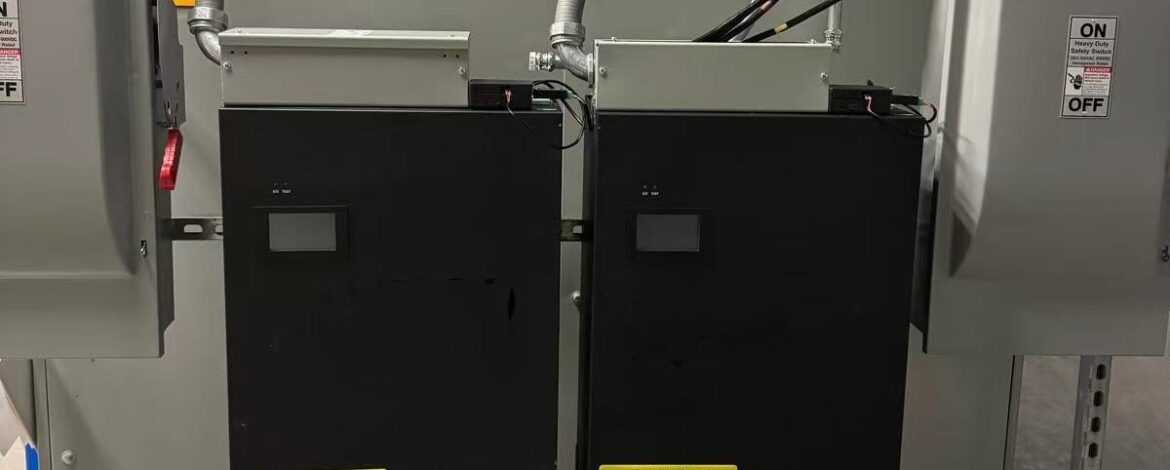

Nástěnné aktivní harmonické filtry (zkráceně AHF)  nabízejí flexibilní instalaci díky svému vynikajícímu kompaktnímu modulárnímu designu. Maximální velikost pro jeden modul je 150 A, přičemž je možné je paralelně propojit a vytvořit tak řešení pro volně stojící skříň. Zavěšení na stěnu šetří značné množství místa a nabízí praktické řešení pro instalační místa s omezeným prostorem.

Pokročilý výkon systému

  • Tříúrovňová NPC topologie: Zajišťuje optimální výkon a efektivitu.
  • Vysokorychlostní DSP+FPGA: Umožňuje bleskurychlé operace.
  • Automatický limiter: Zabraňuje přetížení a udržuje stabilitu.
  • Komplexní ochrana: Široká škála 16 typů ochrany, včetně přepětí, nadproudu a přehřátí, chrání systém před poškozením.
  • Možnosti komunikace: Flexibilní připojení přes protokol MODBUS nebo Ethernet.



Použití nástěnných aktivních filtrů APF

Nástěnné aktivní filtry APF (Active Power Filters) jsou široce využívány v různých odvětvích ke zlepšení kvality elektrické energie, snížení harmonického zkreslení a zvýšení energetické účinnosti. Níže jsou uvedeny klíčové oblasti jejich použití:



(1) Průmyslové aplikace

  • Frekvenční měniče (VFD) a motory: Snižují harmonické zkreslení generované měniči, čímž zajišťují hladký chod motorů a předchází jejich přehřívání.
  • Výrobní závody: Zlepšují kvalitu napájení v zařízeních s robotickými systémy, CNC stroji a svařovacím zařízením.
  • Zpracování oceli a kovů: Zmírňují harmonické zkreslení z elektrických obloukových pecí (EAF) a válcoven, čímž snižují zatížení elektrických komponentů.



(2) Komerční budovy a zařízení

  • Datová centra: Zajišťují stabilní napájení filtrováním harmonických z UPS systémů, serverů a chladicího zařízení.
  • Nemocnice a zdravotnická zařízení: Snižují elektrický šum z MRI přístrojů, rentgenového zařízení a chirurgických nástrojů, čímž prodlužují životnost zařízení.
  • Kancelářské budovy a nákupní centra: Zlepšují kvalitu napájení v systémech HVAC (topení, ventilace, klimatizace), LED osvětlení a eskalátorech, což vede ke snížení energetických ztrát.



(3) Obnovitelné zdroje energie a výroba elektřiny

  • Solární a větrné energetické systémy: Snižují harmonické zkreslení z invertorů, čímž zajišťují stabilitu sítě a soulad s normami kvality elektrické energie.
  • Mikrosítě a chytré sítě: Zvyšují kvalitu napájení v distribuovaných energetických sítích, snižují kolísání napětí a zajišťují efektivní provoz.



(4) Doprava a infrastruktura



  • Železnice a metro: Zmírňují harmonické zkreslení z trakčních napájecích systémů, čímž zajišťují stabilní a efektivní provoz.
  • Letiště: Zlepšují kvalitu napájení v systémech pro manipulaci se zavazadly, osvětlení ranvejí a systémech řízení letového provozu.
  • Přístavy a loděnice: Snižují harmonické znečištění z jeřábů, systémů napájení lodí z pevniny a nabíječek pro elektromobily (EV).



(5) Ropný a plynárenský průmysl

  • Pobřežní a pevninské ropné plošiny: Minimalizují harmonické rušení při vrtných operacích, čímž zajišťují stabilní výkon těžkých elektrických zařízení.
  • Rafinerie a petrochemické závody: Zajišťují spolehlivý provoz čerpadel, kompresorů a dalších zařízení poháněných motory.



(6) Rezidenční a maloobjemové aplikace

  • Luxusní domy a byty: Zlepšují kvalitu napájení v budovách s high-tech spotřebiči, systémy domácí automatizace a nabíječkami pro elektromobily.
  • Nabíjecí stanice pro elektromobily (EV): Snižují harmonické zkreslení z rychlonabíječek, čímž zabraňují narušení elektrické sítě.



7. Proč si vybrat nás?

  • Jsme profesionální dodavatel řešení pro kvalitu elektrické energie s mnohaletými zkušenostmi, které vám poskytnou konkurenční technickou a cenovou podporu.
  • Máme bohaté aplikační zkušenosti, abychom vám mohli nabídnout profesionálnější, přesnější a lepší servisní podporu.
  • Vysoce kvalitní komponenty a přísné kontrolní postupy zajišťují spolehlivou kvalitu našich produktů.
  • Naše produkty mají TÜV CE schválení na základě norem řady IEC 61000 a IEC 62477.

8. Co přesně znamená jmenovitý proud AHF?

Nepochopení jmenovitého proudu AHF jedním z nejčastějších problémů při specifikaci projektů.

U našich produktů platí:

Jmenovitý proud AHF (A) = maximální proud kompenzace harmonických

Tato hodnota se nerovná:

  • proudu zátěže,
  • jmenovitému proudu transformátoru,
  • jmenovitému proudu napájecího vedení.

Příklad: 100A aktivní harmonický filtr je schopen dynamicky injektovat až 100 A harmonického proudu k eliminaci zkreslení generovaného nelineárními zátěžemi. Toto rozlišení je zásadní pro správné dimenzování systému a optimalizaci nákladů.

Proč standardizujeme moduly v rozsahu 30 A až 150 A?

  1. Optimalizace výkonové elektroniky

Z hlediska konstrukce a výroby je rozsah 30 A – 150 A nejúčinnějším provozním oknem pro moderní výkonovou elektroniku. Moduly navrhujeme s využitím:

  • Vysoce výkonných součástek IGBT / SiC.
  • Optimalizované životnosti kondenzátorů v DC meziobvodu.
  • Pokročilých systémů tepelného managementu.
  • Vysoké spínací frekvence s nízkými ztrátami.

Překročení hranice 150 A v jediném modulu přináší rizika: vyšší tepelné namáhání, větší rozměry skříní, kratší životnost komponent a vyšší riziko poruchy.

  1. Modulární architektura: Srdce systémů aktivních filtrů

Namísto výroby předimenzovaných monolitických jednotek sázíme na modularitu (30A, 50A, 75A, 100A, 150A) s možností paralelního řazení.

Výhody pro zákazníka:

  • Přesnost: Kapacita kompenzace přesně odpovídá potřebám.
  • Škálovatelnost: Možnost budoucího rozšíření bez nutnosti redizajnu.
  • Redundance: Zvýšení spolehlivosti a provozuschopnosti systému.
  • V praxi: Požadavek na kompenzaci 600 A je lépe řešit šesti 100A moduly než jednou obří jednotkou.

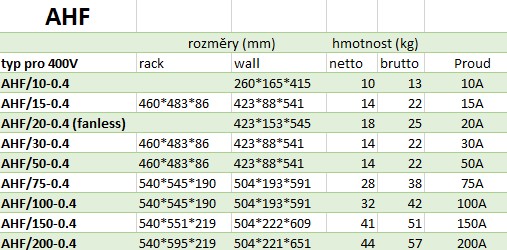

Přehled standardních modulů a aplikací

Modul Typické využití Hlavní výhoda
30 A Malé pohony s VFD, kancelářské UPS, laboratorní přístroje. Ultrakompaktní design, rychlé zprovoznění.
50 A LED osvětlení, komerční budovy, CNC stroje. Skvělý poměr cena/výkon pro lehké průmyslové zátěže.
75 A Sub-panely výrobních linek, balicí stroje. Flexibilní střední třída pro škálovatelná skříňová řešení.
100 A Nejpopulárnější model. Průmyslové rozvaděče, nemocnice, datová centra. Ideální rovnováha mezi kapacitou, velikostí a účinností.
150 A Velké UPS systémy, vytlačovací stroje (extrudery), těžká automatizace. Vysoká hustota výkonu v místech s omezeným prostorem.

Srovnání: Samostatný modul vs. Modulární paralelní systém

Vlastnost Samostatný modul (30–150 A) Modulární paralelní systém
Instalace Rychlá Flexibilní
Rozšiřitelnost Omezená Vynikající
Redundance Ne Ano
Údržba Jednoduchá Možnost výměny za provozu (Hot-swap)
Typické použití Úroveň rozvaděče Úroveň celého závodu

Naše doporučení pro výběr:

  1. Měřte přesně: Před výběrem doporučujeme provést měření kvality elektřiny přímo na místě.
  2. Definujte cílové THDi: Většina projektů cílí na shodu s normou IEEE 519 (THDi < 5 %).
  3. Počítejte s rezervou: Doporučujeme rezervu 10–20 % pro budoucí rozšíření zátěže.
  4. Zohledněte prostředí: Vysoká okolní teplota nebo nadmořská výška mohou vyžadovat snížení jmenovitých parametrů (derating).

Závěr

Široké přijetí modulů 30 A – 150 A je výsledkem pečlivého vývoje a ověření v terénu. Ať už potřebujete malý 50A modul nebo megawattový systém, naše řešení  jsou navržena tak, aby rostla s vašimi potřebami – efektivně a spolehlivě.
