Hrazená kompenzace

Hrazené kompenzační rozvaděče o výkonu 100 až 1000 kvar jsou ideální volbou pro prostředí s vysokým podílem nelineárních zátěží, jako jsou frekvenční měniče, usměrňovače, UPS nebo indukční ohřevy. Toto řešení je vhodné zejména tam, kde se očekává výrazný nárůst harmonických zkreslení v elektrické síti.

Ochrana proti rezonancím:

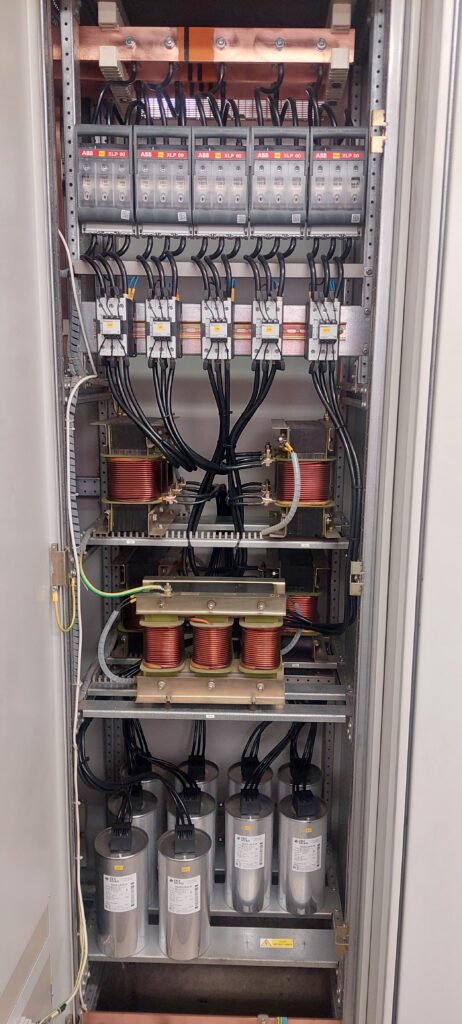

  • Ochranné tlumivky: Každý kondenzátorový stupeň je vybaven ochrannou tlumivkou. Tato kombinace tvoří rezonanční obvod naladěný na kmitočet nižší než nejnižší harmonická v síti. Tím je účinně potlačeno riziko nežádoucích rezonancí kondenzátorů, které by mohly vést k poškození zařízení a narušení kvality elektrické energie.
  • Filtrace harmonických: Rezonanční kmitočet obvodu lze navíc nastavit tak, aby došlo k částečné filtraci nejnižší harmonické, obvykle páté.

Provedení:

  • Přívod: Kabelový přívod zespodu nebo shora, případně pomocí pásovin.
  • Jištění: Bez jištění (vývod je vypínán nebo jištěn v hlavním rozváděči) nebo jištění pojistkovým odpínačem či jističem přímo v rozváděči. Jednotlivé stupně jsou chráněny před zkratem pojistkovými odpínači.

Komponenty:

  • Stykače: Speciální stykače pro kompenzační rozvaděče s odporovým spínáním od firmy Benedict.

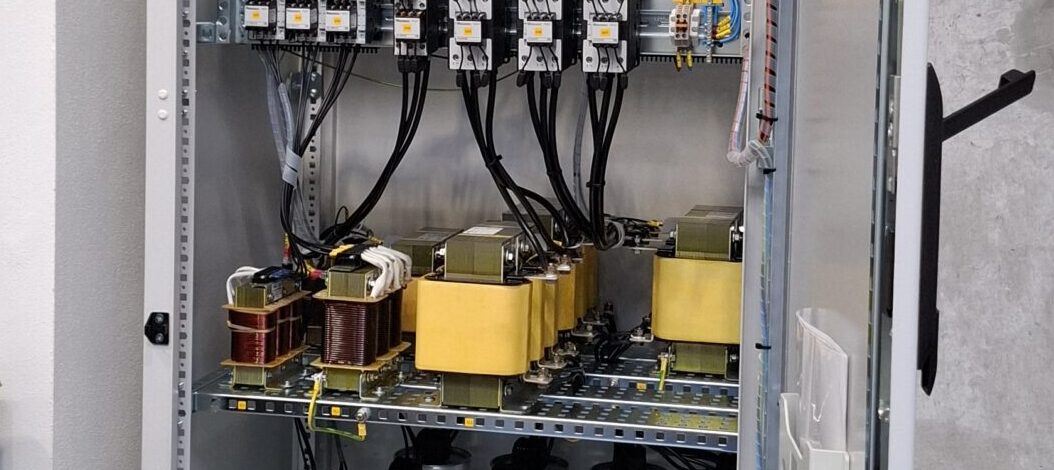

  • Tlumivky: Ochranné železné tlumivky s tepelným čidlem.
  • Kondenzátory: Suché provedení od výrobců Vishay nebo ZEZ-SILKO s dostatečnou napěťovou rezervou.
  • Regulátory: Mikroprocesorové regulátory řady KMB Novar (modely 1106, 1114, 1206, 1214).
  • Signalizace: Mikroprocesorová poruchová signalizace.

Výhody hrazených kompenzačních rozvaděčů:

  • Ochrana proti harmonickým: Efektivní potlačení nežádoucích rezonancí a filtrace harmonických.
  • Spolehlivost: Vysoká odolnost vůči poruchám a dlouhá životnost.
  • Flexibilita: Možnost přizpůsobení různým podmínkám a požadavkům.
  • Bezpečnost: Tepelné čidlo na tlumivkách zajišťuje další stupeň ochrany.

Závěr:

Hrazené kompenzační rozvaděče představují spolehlivé a účinné řešení pro kompenzaci jalového výkonu v sítích s vysokým podílem nelineárních zátěží. Díky pokročilým technologiím a kvalitním komponentům zajišťují optimální kvalitu elektrické energie a přispívají k energetické účinnosti.

Poznámka:

Pro výběr vhodného kompenzačního rozvaděče je nutné zohlednit konkrétní podmínky instalace a požadavky na kvalitu elektrické energie. Doporučujeme konzultovat s odborníkem, který provede analýzu vaší elektrické sítě a navrhne optimální řešení.
